概述

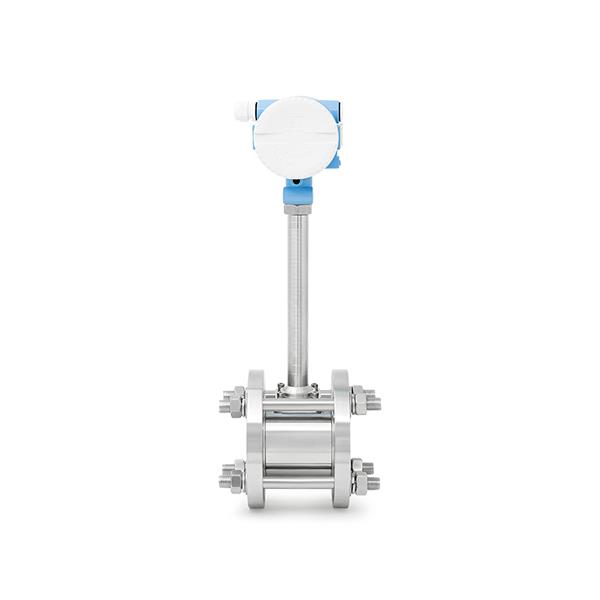

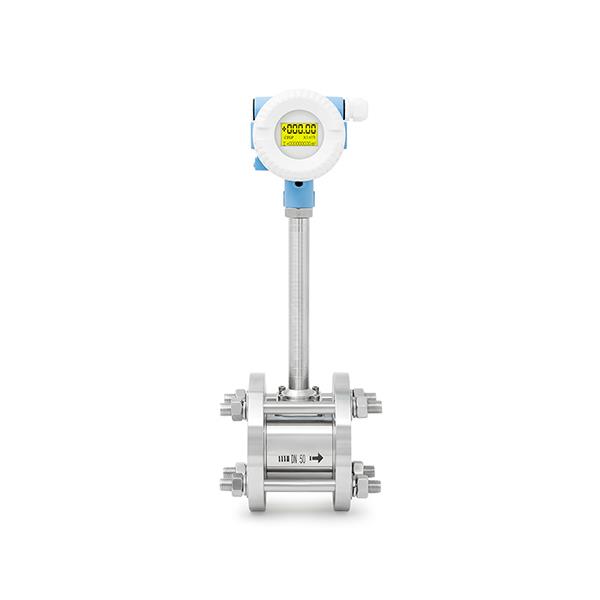

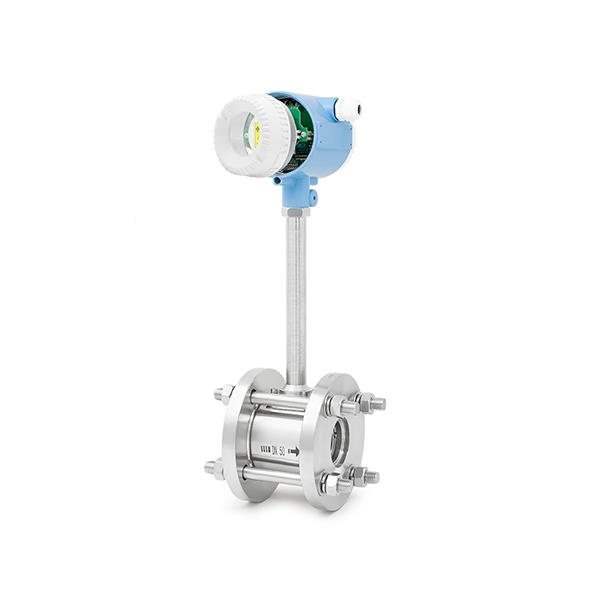

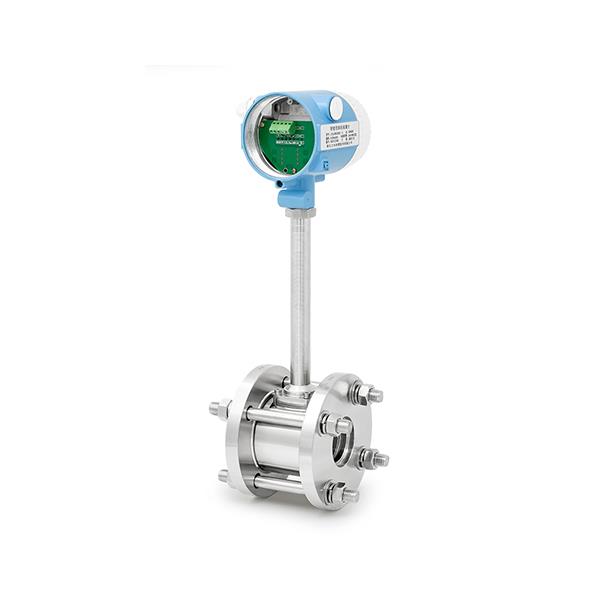

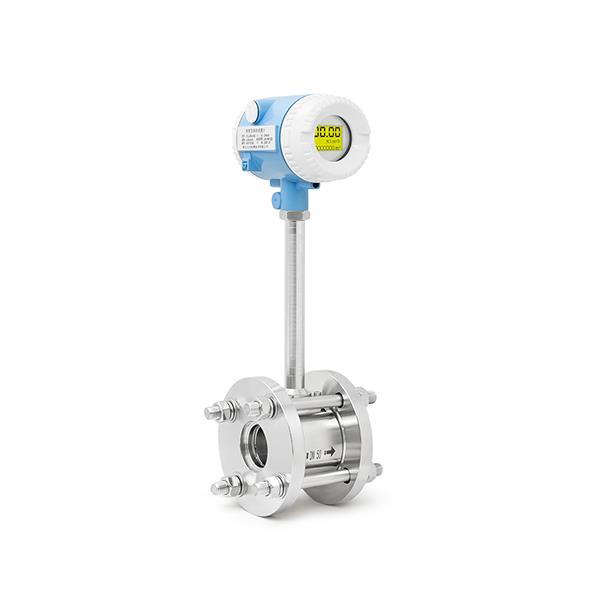

LFLUGB渦街流量計是一種先進的流量測量儀器,具有精度高、線性好、穩定性強等優點。良好的可靠性和抗干擾性能。它能夠測量蒸汽、氣體和液體的流量，應用范圍廣泛。
技術參數
通 徑
20-600mm
最高流速
10m/s
輸出信號
4-20mA，HART協議，RS485(選配)
連接方式
法蘭卡裝、法蘭連接、卡箍連接、螺紋連接
綜合精度
1.5級
供電電源
24VDC(一體式)、220VAC(分體式)、3.6V電池供電(一體式)
消耗功率
0.5W以內
公稱壓力
4.0MPa、2.5MPa、1.6MPa
環境溫度
-10℃C~60°C
連接法蘭材質
碳鋼、不銹鋼(304、316、316L)
防護等級
IP65
通徑參數
通 徑 ( mm )
液體(檢驗介質：常溫水)
氣體(檢驗介質：20℃,101325Pa狀態下空氣)
20
1-8
8-50
25
1.5-12
10-80
40
2.5-30
25-200
50
3-50
30-300
65
5-80
50-500
80
8-120
80-800
100
12-200
120-1200
125
20-300
160-1600
150
30-400
250-2500
200
50-800
400-4000
250
80-1200
600-6000
300
100-1600
1000-10000
400
200-3000
1600-16000
500
300-5000
2500-25000
600
500-8000
4000-40000
選型說明
代碼及說明
類型
LFLUGB
渦街流量計
DN
20…100…600
通徑
1
304
法蘭材質
2
316
1
液體
被測介質
2
氣體
3
蒸汽
1
無溫度補償
溫度補償
2
有溫度補償
1
3.6V電池供電
電源
2
24VDC
3
220VAC
1
4～20mA
輸出信號
2
RS485
3
4～20mA+HART
4
4～20mA+RS485
5
無信號輸出
1
液晶顯示瞬間/累積流量
顯示方式
1
1.5%FS
精度
1
M20*1.5內
電氣連接
2
可定制
…
1
1.6MPa
壓力等級
2
2.5MPa
3
4.0MPa
…………
1
帶
防爆等級
2
不帶
LFLUGB-DN501 1 1 1 1 1 1 1 1 1
選型舉例
…
