概 述
LFT3100溫壓一體變送器采用先進的壓阻式壓力傳感器和PT-100溫度傳感器，經過專用信號調理電路轉換成標準（電流 或電壓）信號輸出，具有先進的溫度數字補償，工作溫度范圍寬，輸出信號全，能滿足客戶要求，適用于原油、食品、水處理系統中，實現對壓力與溫度的監測。
技術參數
壓力量程
0～10KPa…70MPa
溫度量程
-20~100℃(PT-100)
過載壓力
1.5倍的額定壓力
精度
壓力：±0.5%F.S溫度：±2%F.S
穩定度
<0.5％F.S/年
工作溫度
-20～+85℃
存儲溫度
-40～+100℃
被測介質
與304或316L不銹鋼、氟橡膠或丁腈橡膠兼容的氣體或液體
電氣性能
二線制
三線制
四線制
輸出信號
4～20mA
0.5～4.5V
RS-485
供電電源
10～30VDC
4.75～5.25VDC
10～30VDC
電氣連接

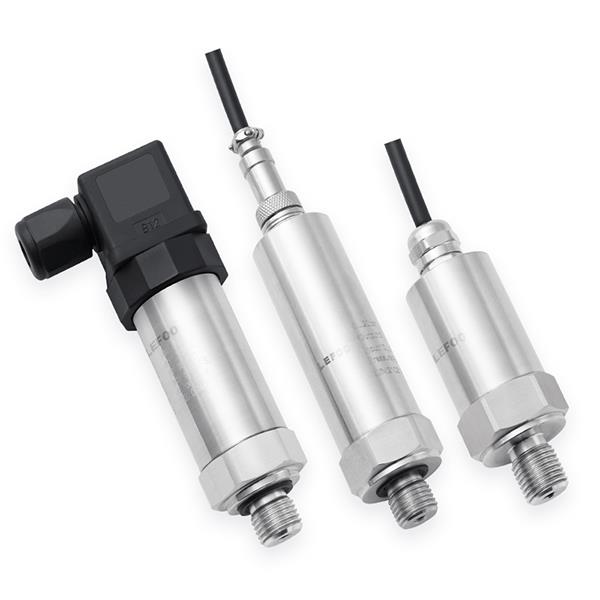

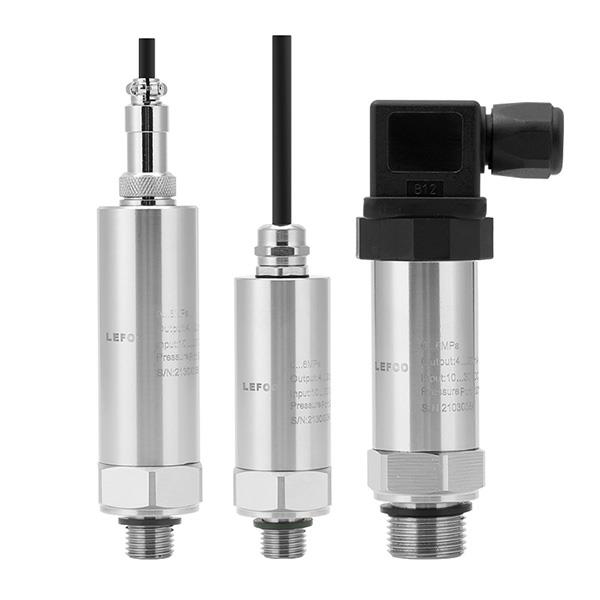

DIN43650A(大赫斯曼),M12防水出線，GX12航空接頭(三芯/四芯),M12四芯航空接頭
外殼防護等級
IP65
壓力接口
G1/4、M12*1、M10*1、NPT1/4、G1/2、M20*1.5等
壓力形式
表壓G/絕壓A
認證項目
RoHS、歐盟電器安全標準CE
注①:在25℃測量，包含線性、重復性和遲滯的綜合精度。
選型說明
代號及說明
備注
LFT3100
型號
壓力量程
0-10kPa...70MPa
量程范圍
K
K=kPa
P
P=psi
計量單位
M
M=MPa
B
B=Bar
溫度量程
-20一100℃
溫度范圍
2
2=2%F.S
溫度精度
A4
A4=4-20mA(二線制)
輸出方式
V05
V05=0.5～4.5V(三線制)
RS
RS=RS-485(四線制)
0.5
0.5=0.5%F.S
壓力精度
D1

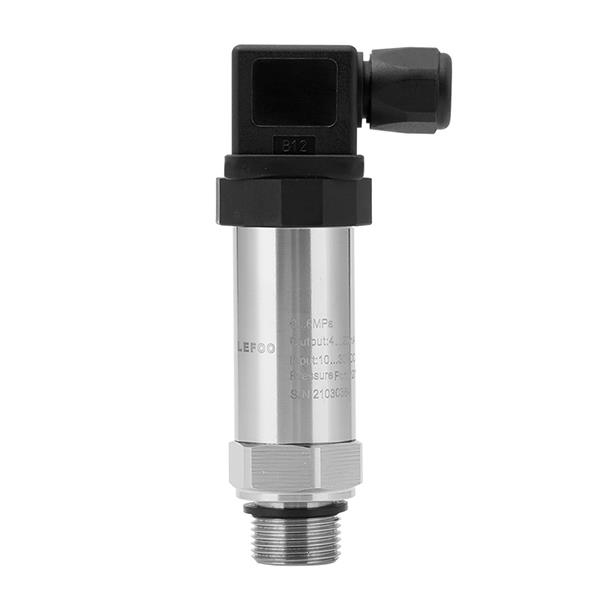

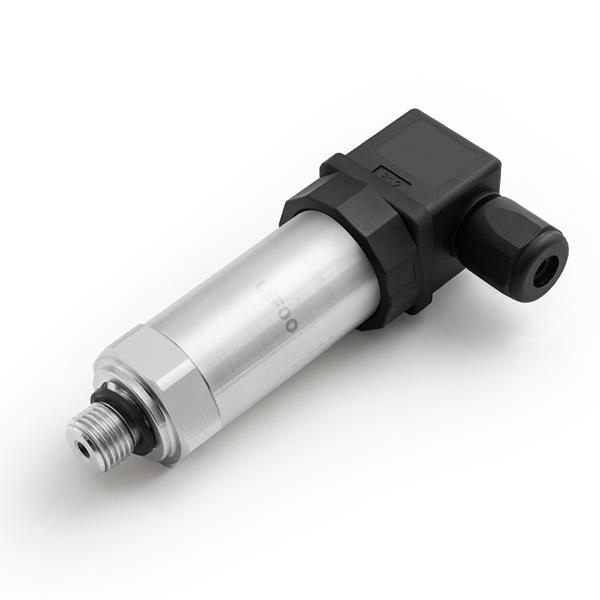

D1=DIN43650A(大赫斯曼)
電氣連接
M

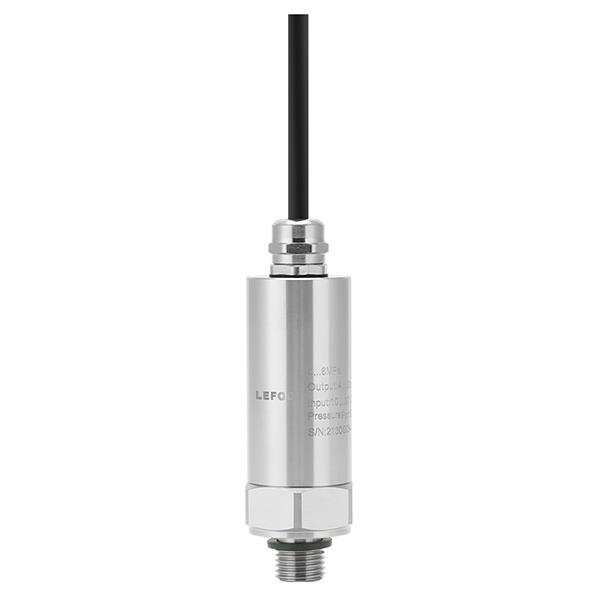

M=M12(M12防水出線)

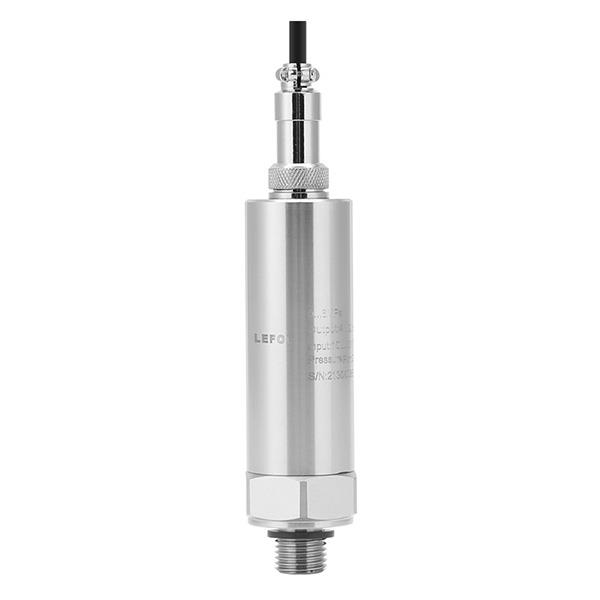

C3
C3=GX12三芯航空接頭
C4
C4=GX12四芯航空接頭
H
H=M12四芯航空接頭
G
G=G1/4
G2
G2=G1/2
壓力接口
N
N=NPT1/4
M2
M2=M20*1.5
M1
M1=M10*1
M3
M3=M12*1
1
1.0=1m
出線長度
2
2.0=2m
3
3.0=3m
LFT3100 0-60 M 0-100℃ 2 A4 0.5 M 1.0
選型舉例
