概述

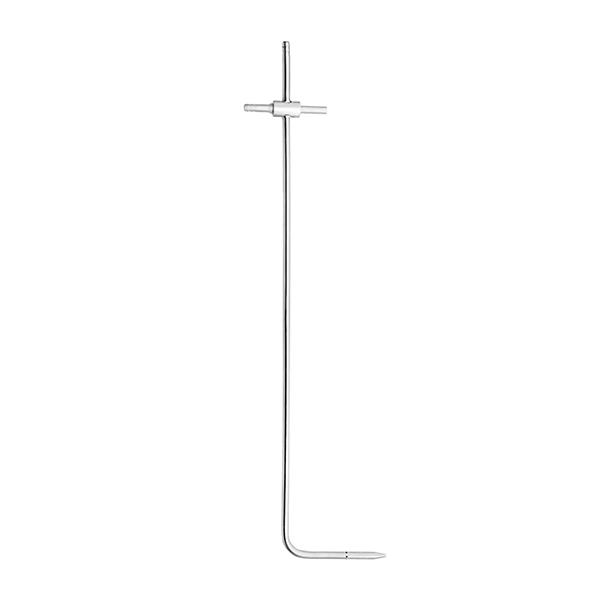

皮托管是一種通過測量流體全壓和靜壓之間的壓差來確定流體流速的管狀裝置，通常與微差壓計/配套使用。按照皮托管外形結構的不同，可以分為L型皮托管和S型皮托管兩種。L型皮托管用兩根不同直徑不銹鋼管子同心套接而成，內管通直端尾接頭是全壓管，外管通側接頭是靜壓管。指向桿與測桿頭部方向一致，使用時可確定方向，使測頭對準來流方向。皮托管特別適用于高溫和高流速的風速測量。
技術參數
標準
ISO 10780/JJG518-2023
系數
0.99,~1.01,默認1.00
材質
304不銹鋼(316不銹鋼可定制)
操作溫度
<600℃
選型表
L型皮托管直徑
皮托管長度L(mm)
L型皮托管
?6mm
100
P-L6L100
200
P-L6L200
300
P-L6L300
定制長度(50-500)
P-L6LXXX
注：①L型皮托管默認直徑為06mm，其他管徑可定制。
②皮托管接氣口為06mm寶塔接頭。
③皮托管選型時盡量選擇標準長度。皮托管可以安裝在管道直徑的1/3到1/2處，其中1/2處最佳。
