概 述

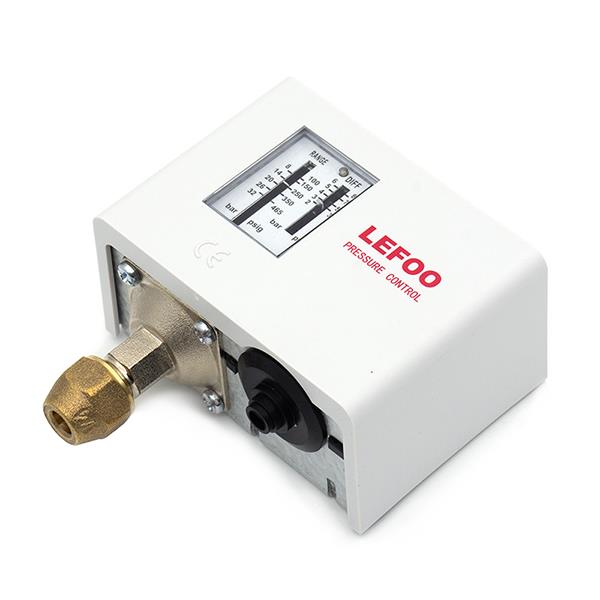

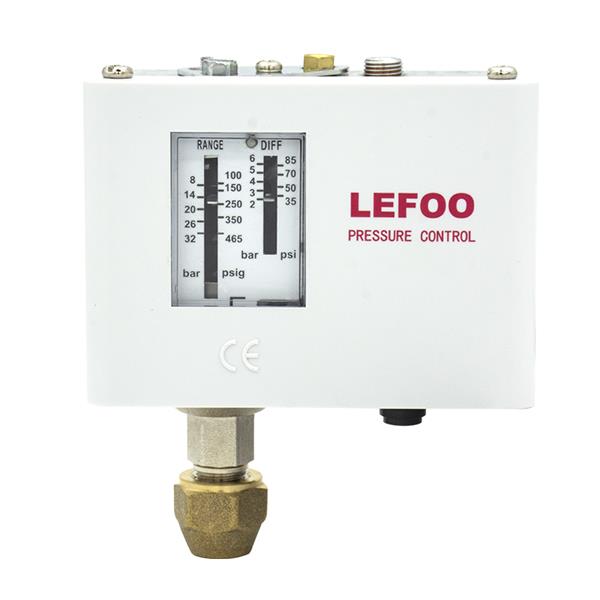

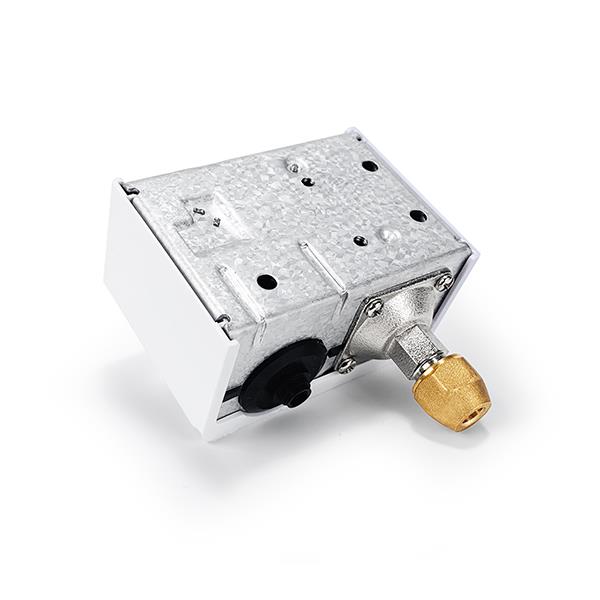

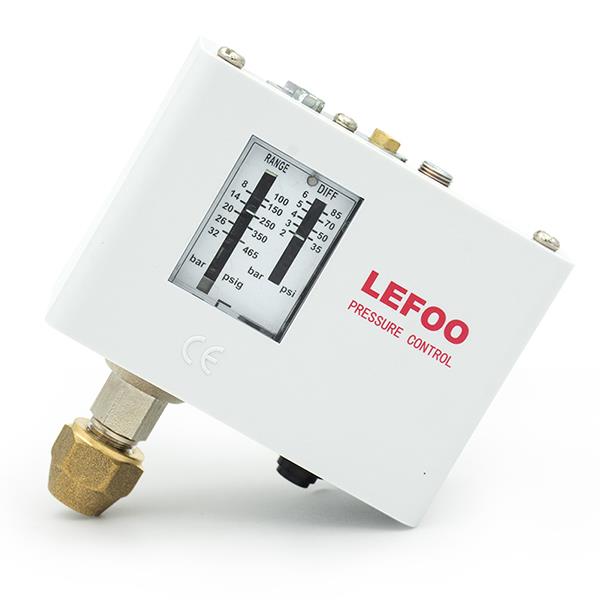

LF55系列壓力開關通常用于控制制冷系統中壓縮機的壓力。該開關適用于制冷劑外還可用于控制氣體、水和油壓力。內部微動開關結構確保開關良好的性能。開關配有標準安裝支架。
LF55訂貨編號
|
LF55-08 _ N A W L-3bar/2bar |
|
1 2 3 4 5 6 設定點 |
|
1型號 |
2復位方式 |
3防護等級 |
4接口類型 |
5罩蓋顏色 |
6支 架 |
|
02 |
無=自動復位 |
N=IP30 |
A=7/16-20外 |
W=白色 |
無=無支架 |
|
03 |
M=手動復位 |
H=IP44 |
B=G1/4外 |
B=藍色 |
P=平板型 |
|
06 |
/ |
P=IP55 |
C=NPT1/4外 |
/ |
L=L型支架 |
|
08 |
/ |
/ |
D=R1/4外 |
/ |
U=U型支架 |
|
10 |
/ |
/ |
E=G1/4內 |
/ |
/ |
|
14 |
/ |
/ |
F=NPT1/4內 |
/ |
/ |
|
16 |
/ |
/ |
G=R1/4內 |
/ |
/ |
|
20 |
/ |
/ |
H=M12*1.25外 |
/ |
/ |
|
30D |
/ |
/ |
l=焊接銅管 |
/ |
/ |
|
32 |
/ |
/ |
/ |
/ |
/ |
|
42 |
/ |
/ |
/ |
/ |
/ |
|
70 |
/ |
/ |
/ |
/ |
/ |
技術參數 單位:bar
型號
壓力調節范圍
開關壓差
出廠設定值
切斷(接通) 接通(切斷)
最大工作壓力
LF5502
-0.5 2
0.2 0.7
1 0.5
16.5
LF5503
-0.5 3
0.35 1.5
2 1
16.5
LF5506
-0.5 6
0.6 4
3 2
16.5
LF5506M
-0.5 6
復位壓差≤1bar
3 手動復位
16.5
LF5508
-0.2 7.5
0.7 4
3 2
20
LF5510
1 10
1 3
6 5
16.5
LF5514
2 14
1 4
10 8
20
LF5516
3 16
1 4
10 8
35
LF5520
5 20
2 5
16 13
35
LF5530M
8 30
復位壓差≤4bar
20 手動復位
35
LF5530D
8 30
3 10
20 15
35
LF5532
8 32
2 6
20 17
35
LF5542
8 42
4 10
30 25
46.5
最小 最大
最小 最大

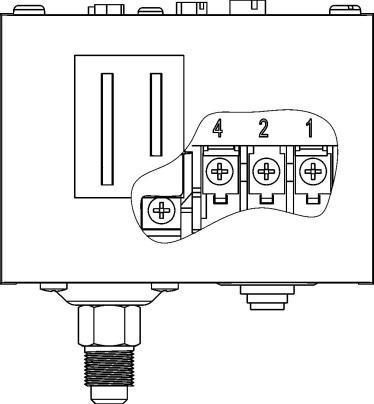

一、接線方式
