概 述

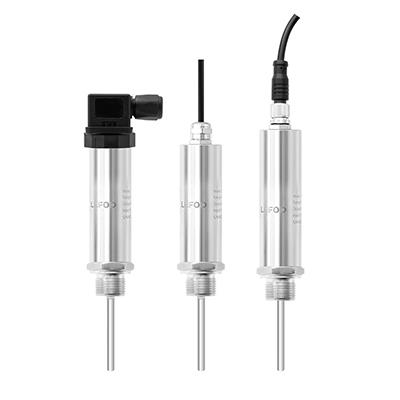

LFT3300溫壓一體變送器采用先進的壓阻式壓力傳感器和PT-100溫度傳感器，經過專用信號調理電路轉換成標準的輸出信號，具有先進的溫度數字補償、工作溫度范圍寬、輸出信號全等優點，適用于原油、食品、水處理系統中，實現對壓力與溫度的監測。
技術參數
壓力量程
0～10kPa…10MPa
溫度量程
-20～100℃(PT-100)
過載壓力
1.5倍的額定壓力
壓力精度
±0.5%F.S(0～10kPa..10MPa)
±0.25%F.S(0～100kPa…10MPa)
溫度精度
±0.5℃
穩定性
<0.5%F.S/年
工作溫度
-20～85℃
存儲溫度
-40～100℃
介 質
與304或316L不銹鋼、氟橡膠或丁腈橡膠兼容的氣體或液體
輸出信號
4～20mA
0～10V
0～5V
0.5～4.5V
RS-485
供電電源
10～30VDC
12～30VDC
10～30VDC
4.75～5.25VDC
10～30VDC
電器連接
DIN43650A(大赫斯曼),M12防水出線，GX12航空接頭(四芯),M12四芯航空接頭
防護等級
IP54(GX12航空接頭(四芯)),IP65(DIN43650A,M12防水出線，M12四芯航空接頭)
壓力螺紋接口
M20*1.5外螺紋，G1/2外螺紋
壓力形式
表壓G/絕壓A
選型說明
代號及說明
備注
LFT3300
型號
壓力量程
0～10kPa…10MPa
壓力量程
K
K=kPa
B
B=Bar
壓力單位
M
M=MPa
P
P=psi
0.5
0.5代表±0.5%F.S(壓力量程范圍在0～10kPa...10MPa內)
壓力精度
0.25
0.25代表±0.25%F.S(壓力量程范圍在0～100kPa...10MPa內)
-------------------------------------------
-20～100℃
溫度量程
0～100℃
0～50℃
定制量程(量程高點-低點≥50℃)
--------------------------------- ·
0.5
0.5=±0.5℃
溫度精度
-------------------------------
A4
A4=4～20mA
輸出方式
V10
V10=0～10V
VO
V0=0～5V
V05
V05=0.5～4.5V
RS
RS=RS-485
---------------------
D1
D1=DIN43650A(大赫斯曼)
電氣連接
M
M=M12(M12防水出線)
C4
C4=GX12四芯航空接頭
H
H=M12四芯航空接頭
G2
G2=G1/2外螺紋
壓力接口
M20
M2=M20*1.5外螺紋
1.0
1.0=1m
出線長度
2.0
2.0=2m
3.0
3.0=3m
L30
L30=30mm
探桿長度
L50
L50=50mm
L100
L100=100mm
L150
L150=150mm
L200
L200=200mm
L300
L300=300mm
LFT3300 0～10 B 0.5 0～500.5 A4 M M201.0 L50
選型舉例
