概 述

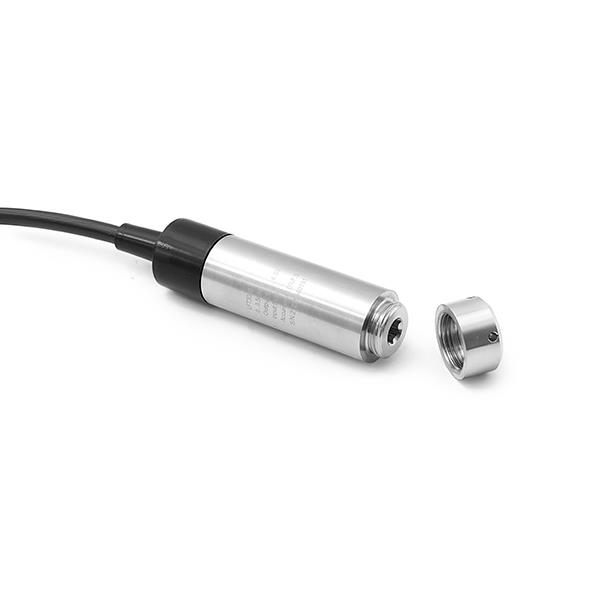

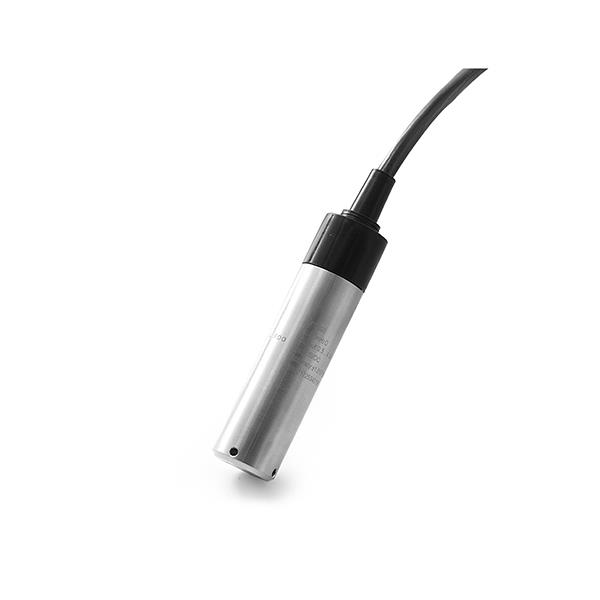

LFT3020投入式液位變送器使用高性能壓力傳感器作為測量元件，通過壓力傳感器，把與液位深度成正比的液體靜壓力準確測量出來，并經過專門信號調理電路轉換成標準(電流、電壓或485)信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的精確測量。產品精度高、體積小、使用方便，直接投入液體中，即可測量出變送器末端到液面的液位高度。適用于石油、化工、電廠、城市供水、水文勘探領域的水位或液位測量與控制。
技術參數
壓力量程
0～0.5...200mH2O
過載壓力
1.5倍的額定壓力
±0.5%F.S(0～1...200mH2O)
穩定性
<0.5%F.S/年
工作溫度
-20～85℃
存儲溫度
-40～85℃
介 質
與304或316L不銹鋼、氟橡膠或丁腈橡膠兼容的液體
出線方式
二線制
三線制
四線制
輸出信號
4～20mA
0～10V
0～5V
0.5～4.5V
RS-485
供電電源
8～36VDC
12～36VDC
8～36VDC
4.75～5.25VDC
10～30VDC
電氣連接
直接出線
防護等級
IP68
壓力形式
表壓G/絕壓A
認證項目
ROHS、歐盟電器安全標準CE
注①:在25℃測量，包含線性、重復性和遲滯的綜合精度。
精度
±1.0%F.S(0～0.5.…1mH2O)
選型說明
代號及說明
備注
LFT3020
型號
量程
0～0.5.…200mH?O
量程
M
M = 米
計量單位
CM
CM =厘米
A4
A4=4～20mA
輸出方式
V10
V10=0～10V
VO
V0=0～5V
V05
V05=0.5～4.5V
RS
RS=RS-485
0.5
0.5=0.5%F.S. (量程：0～1...200mH?O)
精度等級
1.0
1.0=1.0%F.S. (量程：0～0.5..200mH?O)
M
M=直接出線
電氣連接
N
N=不帶顯
數顯選型
T
T=投入式
安裝方式
M20
M20=M20*1.5安裝式
1.0
線長1.0米
適配量程的線長
2.0
線長2.0米
LN
不帶過濾網
過濾網選型
L20
20目，過濾直徑1mm
L40
40目，過濾直徑0.45mm
L60
60目，過濾直徑0.3mm
L80
80目，過濾直徑0.2mm
LFT30200~200 M A4 0.5 M N T 1.0 LN
選型舉例
