概 述

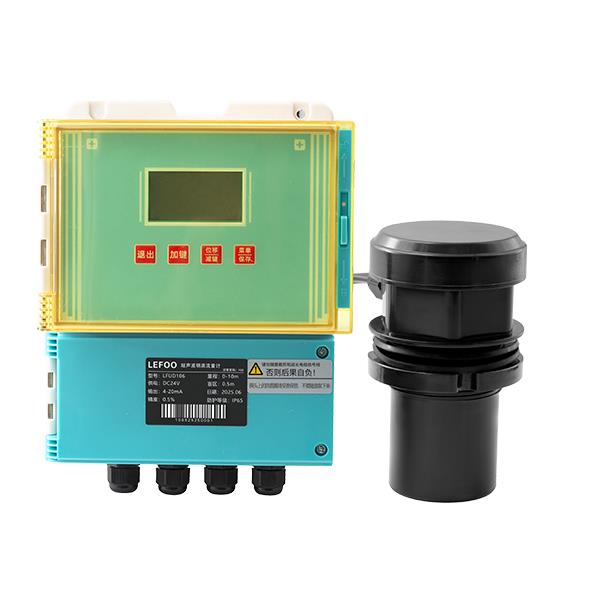

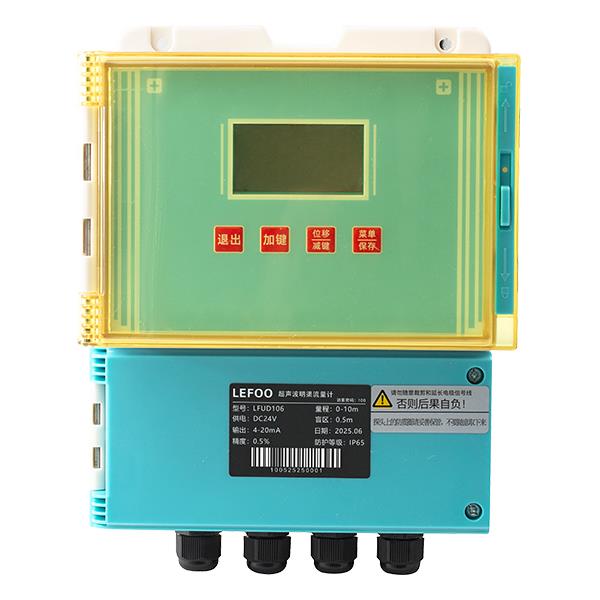

LFUD106超聲波明渠流量計具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護。聲波智能專利軟件能夠抗各種干擾波，安裝方便等特點，適用酸、堿鹽、防腐、高溫等各種領域。儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
技術參數
|
測量范圍 |
0L/s~100000L/s(與配用的量水堰槽的種類、規格有關) |
|
累計 |
40億m3 |
|
流量精度 |
±(1~5)%(配用量水堰槽不確定的±(1～3)%,附加上儀表測量誤差士(1~2)%) |
|
測量范圍 |
0~2米 |
|
探頭盲區 |
0.25m~0.8m |
|
測距精度 |
±0.5%(標準條件全量程) |
|
測距分辨率 |
1mm |
|
變送器防護等級 |
IP65 |
|
探頭防護等級 |
IP68 |
|
時鐘誤差 |
<1s/d |
|
儀表數據存儲 |
按小時存儲，可保存10年 |
|
輸出信號 |
1路(4~20)mA/510Ω2(傳輸瞬時流量) |
|
數字信號 |
1路RS485(ModBus-RTU協議，支持修改系統參數 |
|
供應電源 |
交流：無繼電器輸出220V 3W |
|
直流：無繼電器輸出DC24V 2W |
|
|
探頭線纜 |
10米(可延長至70米) |
選型說明
|
代號及說明 |
備注 |
||||||||||
|
LFUD106 |
超聲波明渠流量計 |
型號 |
|||||||||
|
|
|
量程 |
0~100000 |
流量范圍(L/s) |
|||||||
|
|
|
A4M |
A4M =4~20mA+RS485 |
輸出方式 |
|||||||
|
|
|
精度 |
±(1~5)% |
流量精度 |
|||||||
|
|
|
10 |
常規10米(可延長至70米) |
分體線長 |
|||||||
|
|
1 |
常規(ABS) |
探頭類型 |
||||||||
|
2 |
防腐(聚四氟PTFE) |
||||||||||
|
|
|||||||||||
|
LFUD106 3000 A4M 5% 10 1 |
選型舉例 |
||||||||||
