概 述

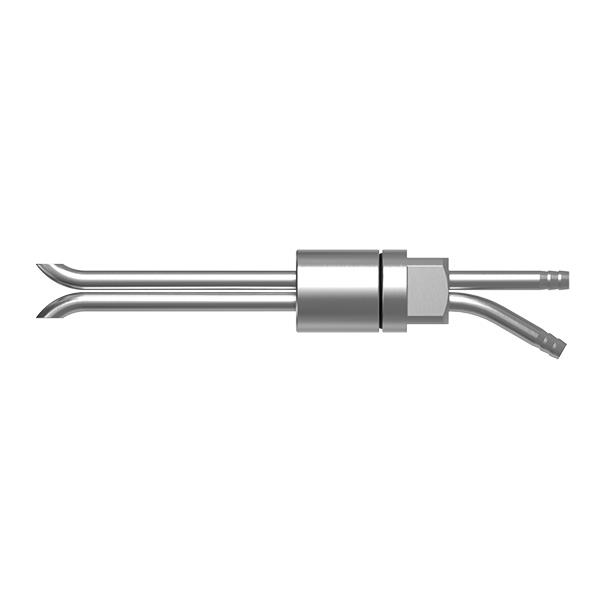

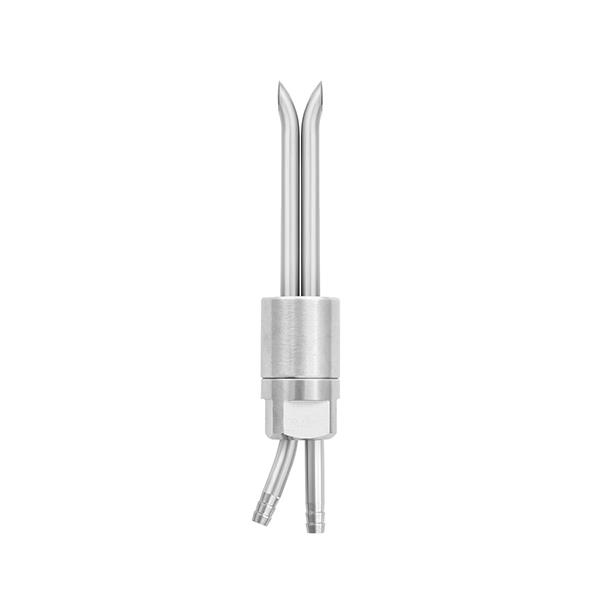

皮托管是一種通過測量流體全壓和靜壓之間的壓差來確定流體流速的管狀裝置，通常與微差壓計配套使用。按照皮托管外形結構的不同，可以分為L型皮托管和S型皮托管兩種。S型皮托管由兩根外形相同的金屬管定向焊接而成，測頭上有兩個方向相反的開口，兩個開口截面互相平行，測量時，正對氣流來向的開口測得的是全壓，背向氣流來向的開口測得的是靜壓。皮托管特別適用于高溫和高流速的風速測量。
技術參數
標準
ISO 10780/JJG518-2023
系數
0.81～0.86、默認0.84
材質
304不銹鋼(316不銹鋼可定制)
操作溫度
<600℃
選型表
若S型皮托管度L100mm，則S型皮托管會帶保護套管
S型皮托管直徑
皮托管長度L(mm)
S型皮托管
?6mm
25
P-S6L25
40
P-S6L40
80
P-S6L80
100
P-S6L100
200
P-S6L200
300
P-S6L300
定制
P-S6L-XXX
注：皮托管選型時盡量選擇標準長度。皮托管可以安裝在管道直徑的1/3到1/2處，其中1/2處最佳。
