概 述

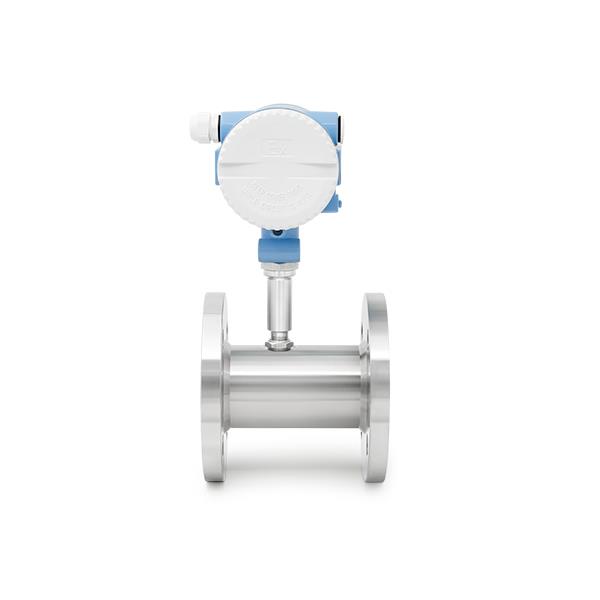

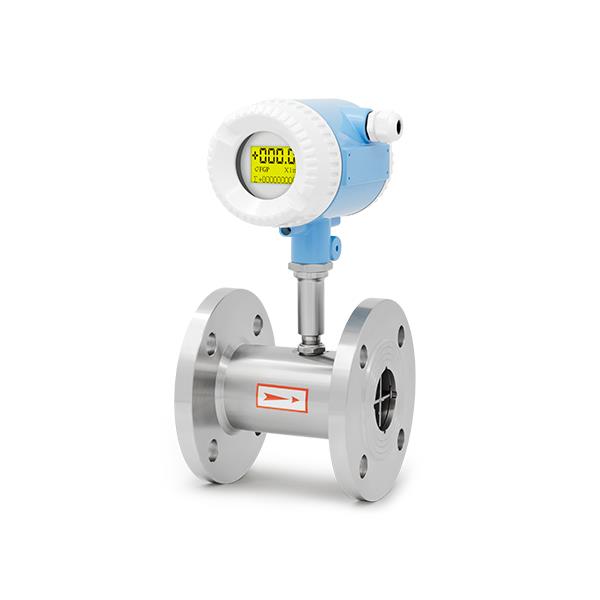

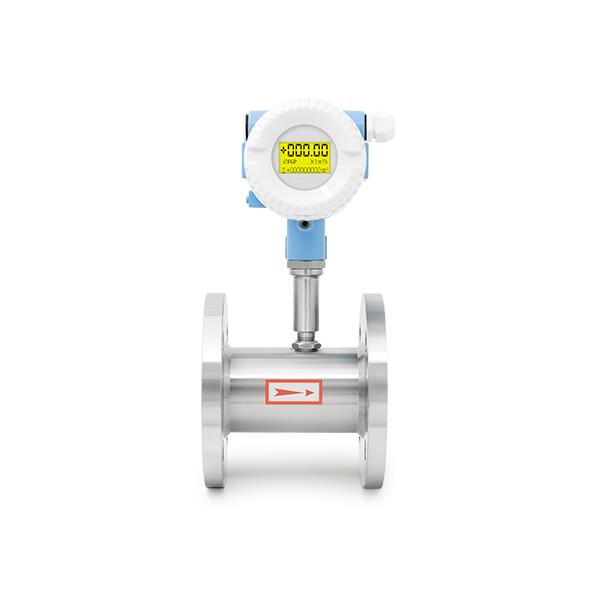

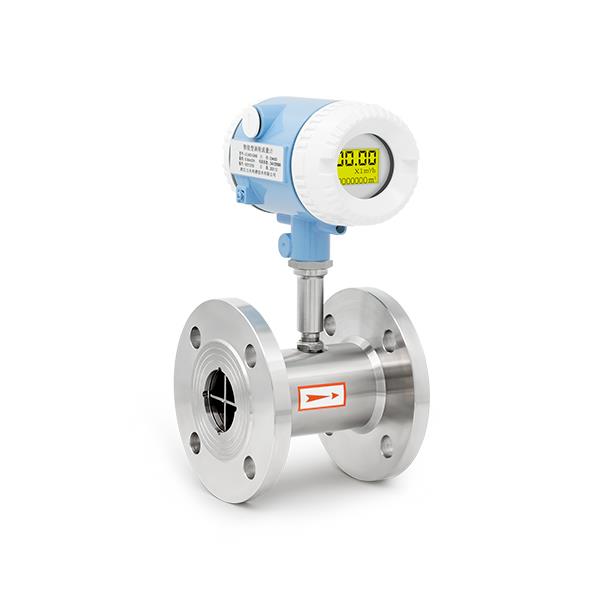

LFLWGY渦輪流量計是一種高精度、高穩定性的流量計，具有良好的可靠性和抗干擾性能，無零點漂移。它可廣泛應用于造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥、各種飲料等領域，可測量各種液體，包括有機液體、無機液和低溫流體。
技術參數
通 徑
4-300mm
最高流速
10m/s
輸出信號
4-20mA，HART協議，RS485(選配)
連接方式
法蘭連接、卡箍連接、螺紋連接
綜合精度
1.0級
流體導電率
≥5μS/cm
供電電源
24VDC(一體式)、電池供電(一體式)
消耗功率
0.5W以內
公稱壓力
10MPa、6.3MPa、2.5MPa、1.6MPa
環境溫度
-10℃~60℃
連接法蘭材質
不銹鋼(304、316、316L)
防護等級
IP65
通徑參數
通徑
流量范圍(m3/h)
流體溫度范圍(℃)
公稱壓力(MPa)
一體式
防爆
10
0.2-1.2
-10℃~80℃
-20℃~70℃
DN200以下口徑為1.6MPa,
15 0.4-6
25
1.2-12
40 3-30
50
5-50
80 12-120
100
20-200
150 40-400
200
80-800
250 120-1200
300
超出80℃以上
需要特殊定制
DN250-300為1.0MPa,
超出此壓力的需要特殊定制
選型說明
代碼及說明
類型
LFLWGY
渦輪流量計
DN
4-100-300
通徑
1
1.6
公稱壓力
2
2.5
3
6.3
4
10
1
法蘭連接
管道連接方式
2
管螺紋連接
3
卡箍連接
1
4～20mA
輸出信號
2
RS485
3
4～20mA+RS485
4
HART
5
無信號輸出(電池供電)
1
電池供電
電源
2
24VDC
1
-10℃-80℃
流體溫度
2
-10℃-100℃
3
-10℃-120℃
1
304不銹鋼
殼體材料
2
316不銹鋼
1
一體式
結構形式
0
不防爆
防爆等級
1
防爆
1
1.0
精度等級
LFLWGY-DN50 3 1 2 1 1 1 1 0 1
選型舉例
