概 述

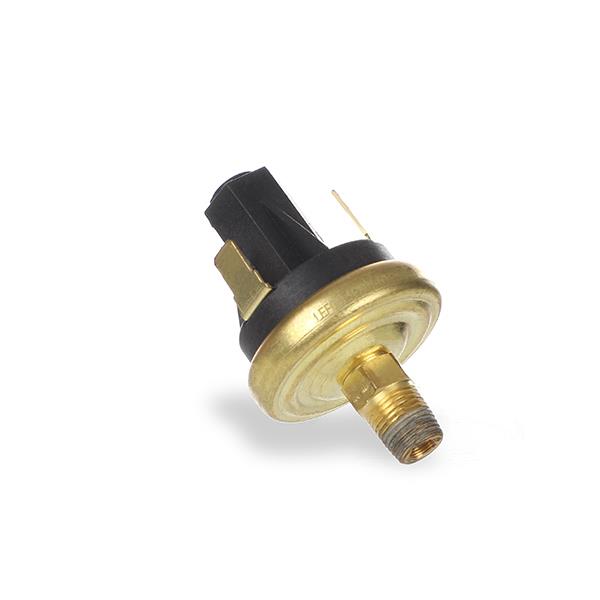

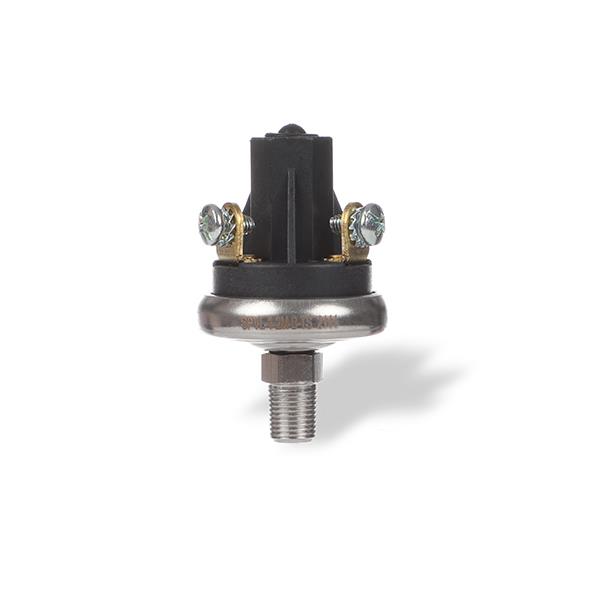

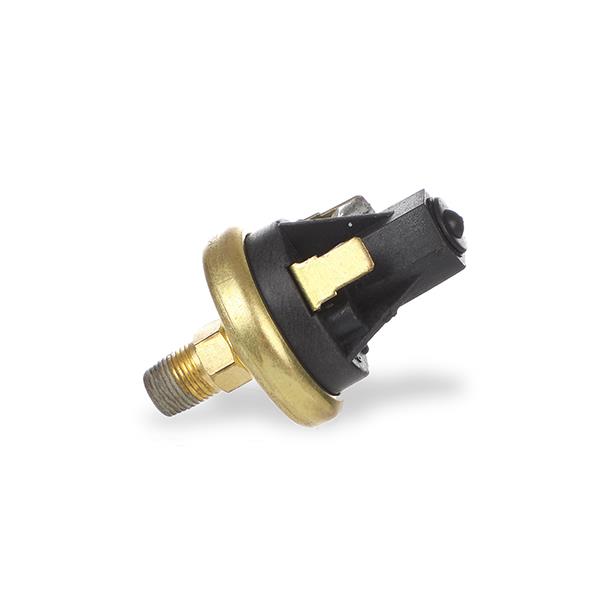

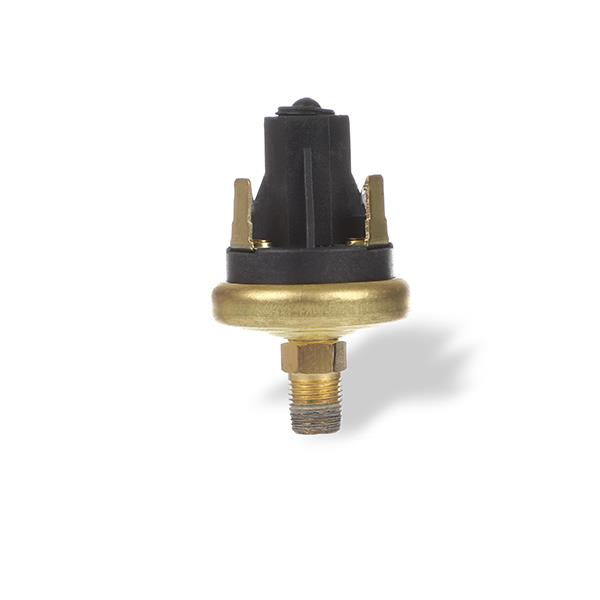

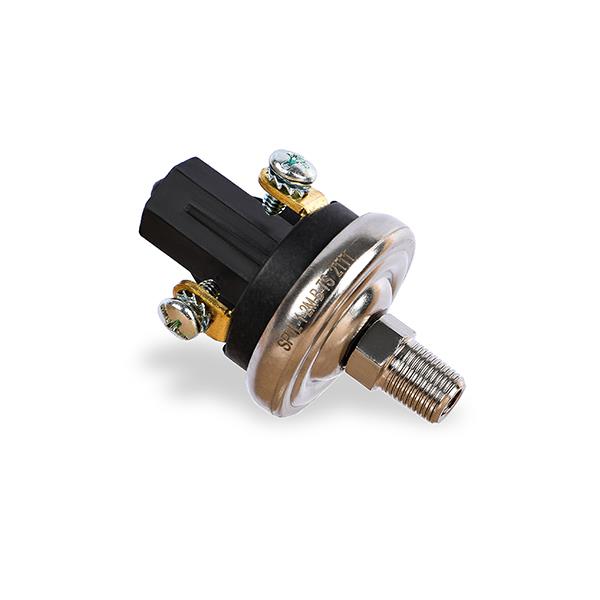

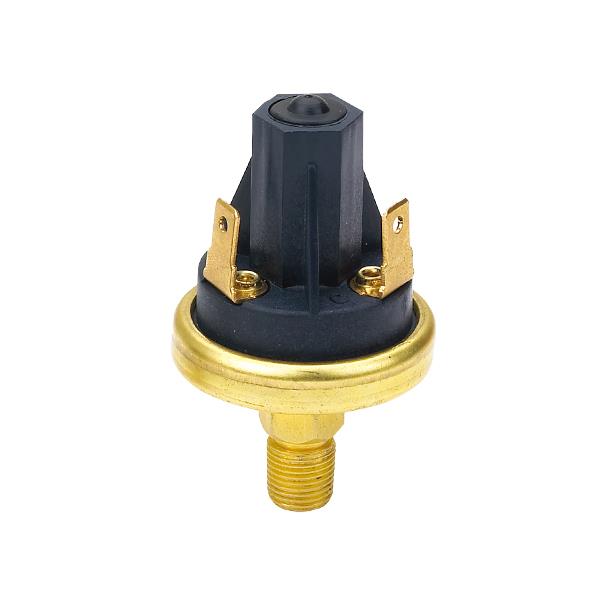

LF20系列無壓差多用途壓力開關是專門設計用來承受持久負荷用途。此開關經工廠設定但可現場調節。其特點是具有能和各種液體兼容的 Kapton(聚酰亞胺)膜片，包括Metri-Pack(標準米制)連接器在內的各種密封接線端子的各種連接結構。其卓越的設計優點是結構耐久，體積及設定點穩定。
技術參數
|
型號 |
LF20 |
|
壓力設定范圍 |
設定范圍為:0.5-150psi |
|
測量介質 |
空氣、水、制冷劑、機油、潤滑油及其他類似碳?xì)淙A化合物 |
|
最大壓力范圍 |
最大工作壓力150psi |
|
耐壓 |
150psi |
|
破裂壓力 |
工作壓力設定范圍在:0.5-24psi時:750psi；工作壓力設定范圍在:25-150psi時:1250psi |
|
工作溫度 |
-40~+120℃ |
|
開關形式 |
直接動作簧片觸點 |
|
電器參數 |
0.5A-250VAC 1A-28VDC |
|
接線端子 |
#8-32螺釘或1/4”插片或者焊接線夾 |
|
接口 |
1/8-27NPT外螺紋;可選其他接口形式 |
LF20訂貨編號
LF20-4 1 1 1 1 1-10psi
A B C D E F 壓力設置：10psi
編碼
壓力設定范圍
電氣回路
底座材料
接口(外螺)
接線端子
罩蓋
0
/
/
/
/
/
無罩蓋
1
0.5-1psi±0.3psi
B單刀單擲-常閉
C黃銅
D 1/8NPT
E 1/4直插端子
F罩蓋A
2
1.1-3psi±0.5psi
單刀單擲-常開
Q235
1/4NPT
#8-32螺絲
罩蓋B
3
3.1-7psi±1psi
單刀雙擲
不銹鋼
R1/8
帶接線
環氧樹脂封裝
4
A 8-13psi±2psi
單刀單擲-常開(可調壓差)
/
R1/4
/
/
5
14-24psi±3psi
單刀雙擲(可調壓差)
/
G1/8
/
/
6
25-50psi±5psi
/
/
G1/4
/
/
7
51-90psi±7psi
/
/
其它
/
/
8
91-150psi±10psi
/
/
/
/
/
