概 述

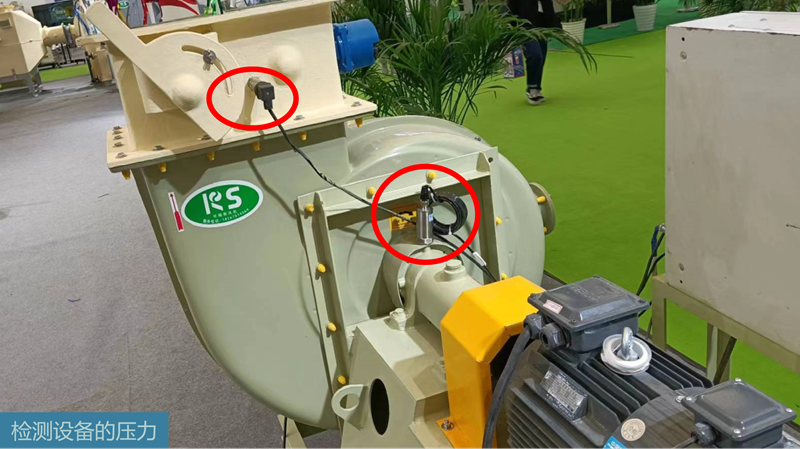

LFT2800壓力變送器廣泛應用于消防、水處理、供水系統、空氣壓縮機、氣動裝置工廠自動化等測試系統中流體介質壓力測量。擁有卓越的抗腐蝕、抗磨損性能，采用ASIC技術，MEMS技術，數字補償，可應用于各種復雜環境。
技術參數
|
量程 |
-100kPa..0~5kPa..60MPa |
||||
|
過載壓力 |
1.5倍的額定壓力 |
||||
|
精度① |
±0.5%F.S(-100kPa.0~5kPa..60MPa) |
||||
|
±0.25%F.S(-100kPa….0~10kPa…60MPa) |
|||||
|
穩定度 |
<0.5%F.S/年 |
||||
|
工作溫度 |
-20~85°C |
||||
|
存儲溫度 |
-40~100°C |
||||
|
被測介質 |
與304和316L不銹鋼、氟橡膠或丁腈橡膠兼容的氣體或液體 |
||||
|
電氣性能 |
二線制電流 |
三線制電壓 |
四線制 |
||
|
輸出信號 |
4~20mA |
0.5~4.5V |
0~5V |
0~10V |
RS485 |
|
供電電源 |
8~36VDC |
4.75~5.25VDC |
8~36VDC |
12~36VDC |
10~30VDC |
|

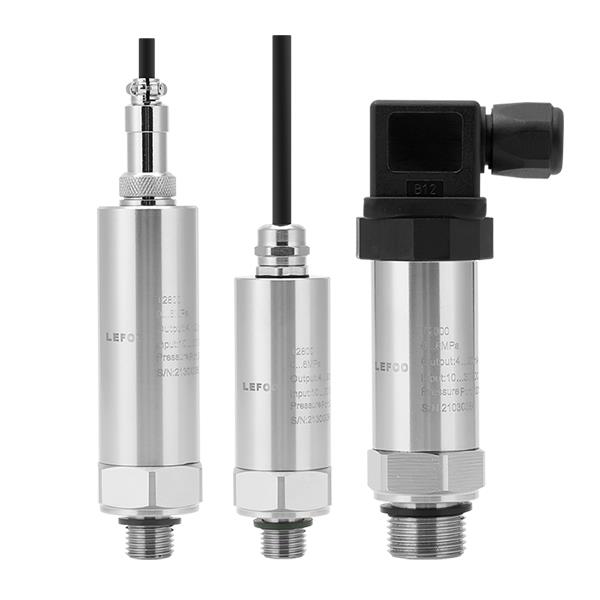

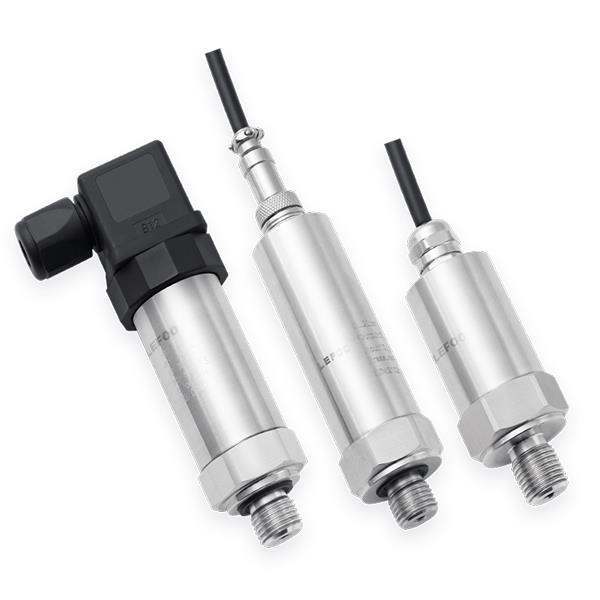

電氣連接 |
DIN43650A(大赫斯曼),M12防水出線，GX12航空接頭(三芯/四芯),M12四芯航空接頭 |
||||
|
外殼防護等級 |
P54(GX12航空接頭(三芯/四芯))、IP65(DIN43650A、M12防水出線、M12四芯航空接頭) |
||||
|
壓力接口 |
G1/4、NPT1/4、R1/4、G1/2、7/16-20UNF、M20*1.5、M10*1、M14*1.5等 |
||||
|
壓力形式 |
表壓G/絕壓A |
||||
|
認證項目 |
ROHS、歐盟電器安全標準CE |
||||
選型說明
代號及說明
備注
LFT2800
型號
量程
-100kPa.…0~5kPa...60MPa
量程范圍
K
K=kPa
P
P=psi
計量單位
B
B=Bar
M
M=MPa
A4
A4=4~20mA(二線制)
輸出方式
V05
V05=0.5-4.5V(三線制)
VO
VO=0一5V(三線制)
V10
V10=0-10V(三線制)
RS
RS=RS485(四線制)
0.25
0.25=0.25%F.S
精度等級
0.5
0.5=0.5%F.S
D1

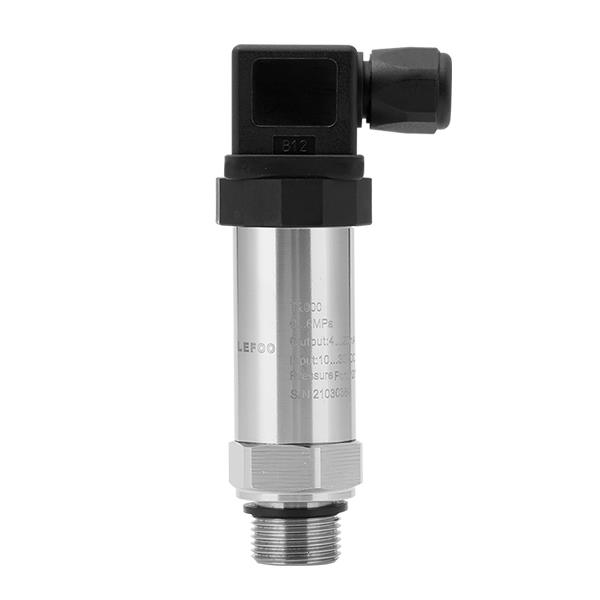

D1=DIN43650A(大赫斯曼)
電氣連接
M

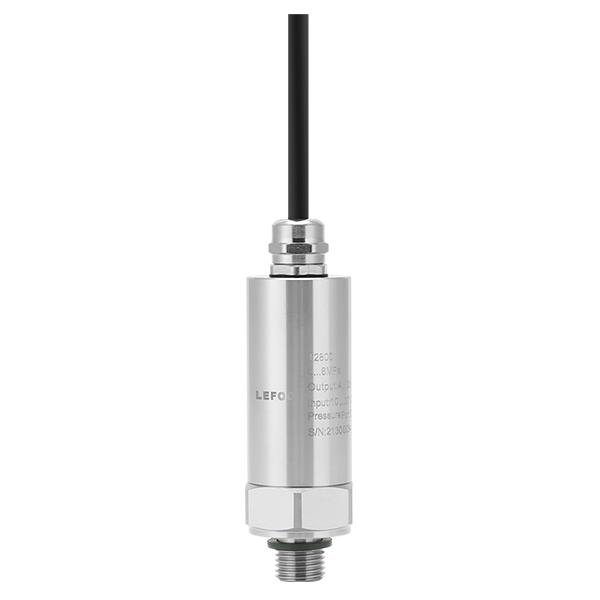

M=M12(M12防水出線)
C3

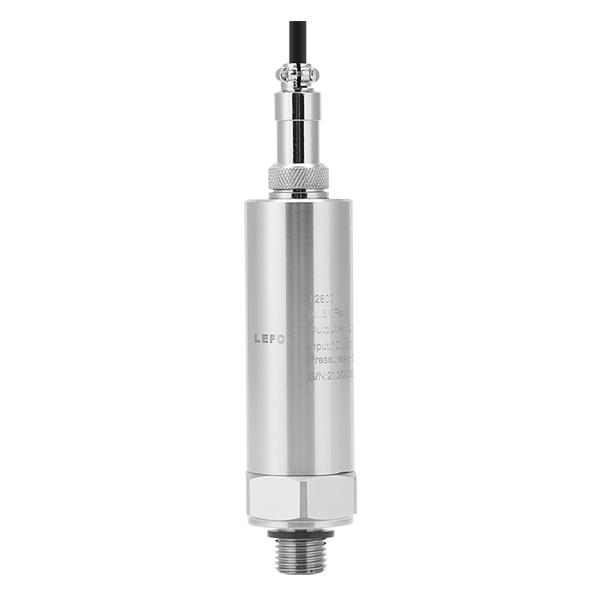

C3=GX12三芯航空接頭
C4
C4=GX12四芯航空接頭
H
H=M12四芯航空接頭
G
G=G1/4
G2
G2=G1/2
壓力接口
N
N=NPT1/4
M20
M20=M20*1.5
R
R=R1/4
A
A=7/16-20UNF外螺紋
1.0
1.0=1m
出線長度
2.0
2.0=2m
3.0
3.0=3m
