概 述

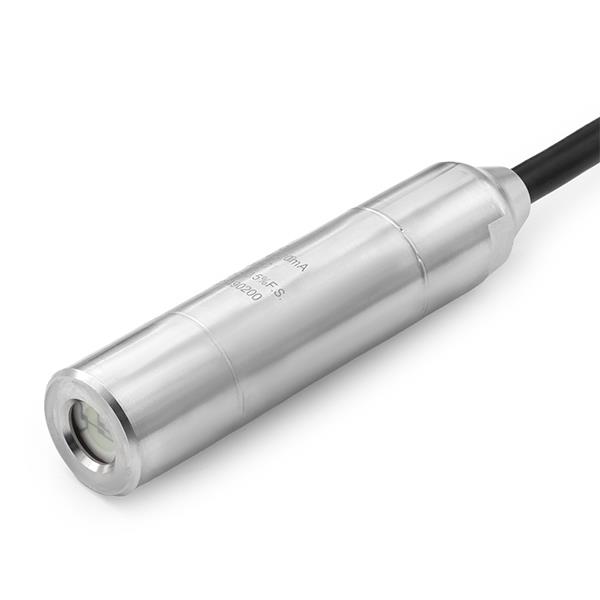

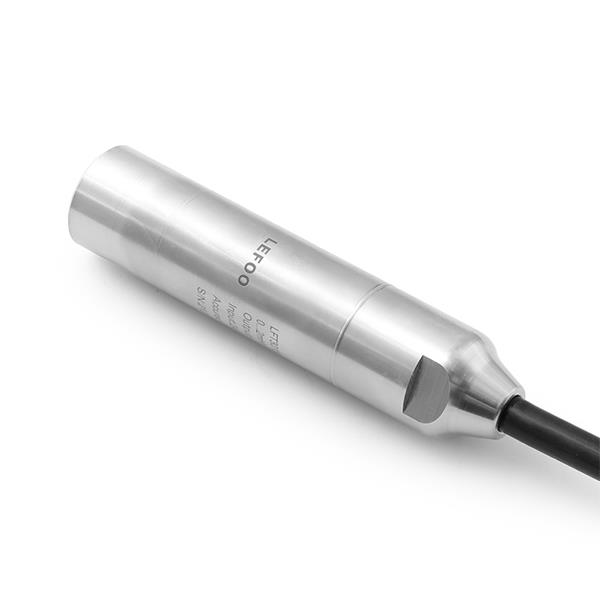

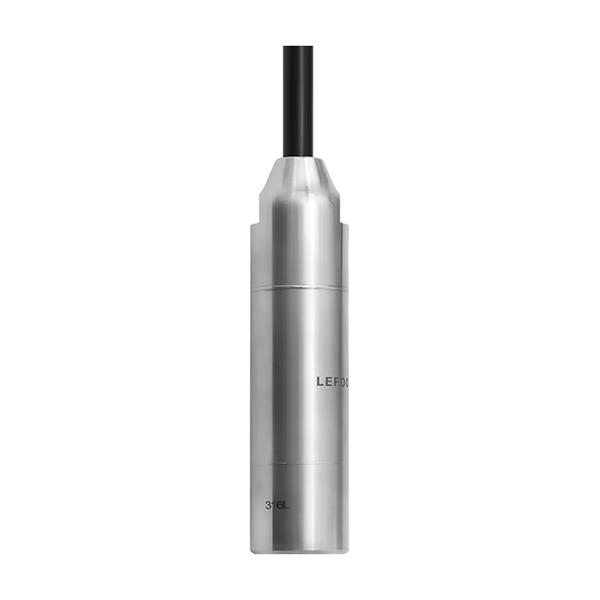

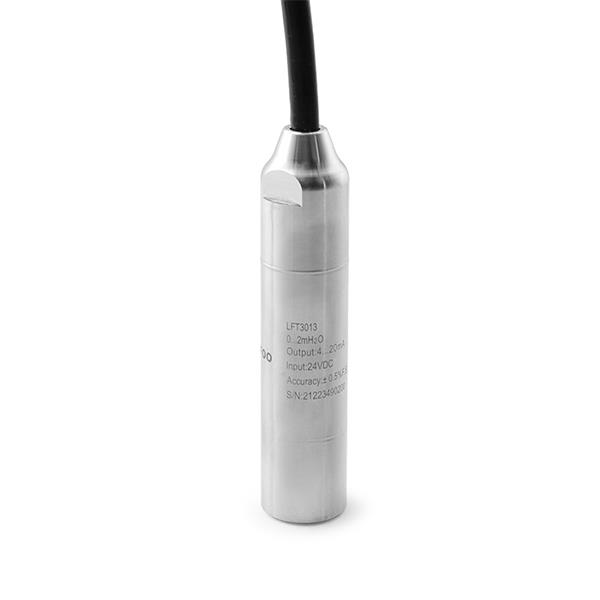

LFT3013陶瓷壓阻型液位變送器為全密封潛入式結構，采用了防腐型的陶瓷壓阻壓力傳感器。投入到被測介質中的探頭采用316L或鈦合金材質，導氣電纜采用氟塑料材質或聚氨酯電纜，主要應用于污水、海水等介質和高要求的液位測量。該產品外殼采用全焊接工藝，同時在殼體、導線等各個環節的連接都進行了多重設計的可靠密封，內部采用灌封工藝，確保了該產品有很好的使用壽命，廣泛應用于化工、水處理、環保、醫藥、工業過程控制等諸多場合。
技術參數
|
量程 |
||||||
|
額度量程 |
50 |
100 |
200 |
500 |
1000 |
2000 |
|
最小量程 |
20 |
60 |
120 |
250 |
500 |
1000 |
|
過載 |
100 |
200 |
400 |
1000 |
1500 |
3500 |
|
注：測量單位可換算為mH?O@4℃、inH?O@4℃、m、mm等當以m、mm等作為單位時給出測量介質的密度值 |
||||||
|
測量介質 |
|
|
介質類型 |
與接觸材料兼容的各種液體 |
|
輸出信號/電源 |
|
|
輸出信號/電源 |
二線制：4~20mADC /Vs=10~30VDC |
|
二線制：4~20mADC+HART /Vs=12~32VDC |
|
|
三線制：0～5VDC等/Vs=10~30VDC |
|
|
四線制：Modbus-RTU/RS485/Vs=3~8VDC或10~30VDC |
|
|
性能 |
|
|
精度① |
±0.5%F.S(典型) |
|
負載特性 |
4~20mADC二線制：RL≤(U-10)/0.02Ω |
|
4~20mADC+HART二線制：RL≤(U-12)/0.02Ω |
|
|
電壓三線制：RL≥10kΩ |
|
|
長期穩定性 |
±0.25%F.S/年 |
|
①注：精度符合IEC 60770(非線性，遲滯性，重復性) |
|
|
溫漂特性 |
|
|
零點溫漂系數 |
≤±0.04%F.S/℃(25~70℃,參比25℃) |
|
滿度溫漂系數 |
≤±0.02%F.S/℃(-10~70℃,參比25℃) |
|
環境條件 |
|
|
溫度范圍 |
使用環境溫度：-20~80℃ |
|
測量介質溫度：-20~80℃ |
|
|
儲存溫度： -20~80℃ |
|
|
防護等級 |
IP68 |
|
電氣保護 |
|
|
短路保護 |
支持 |
|
反極性保護 |
無損害，電路不工作 |
|
絕緣 |
|
|
絕緣電阻 |
>100M,500VDC |
|
絕緣強度 |
施加500VAC 50Hz試驗電壓，歷時1min無擊穿和飛弧現象 |
結構材料
|
部位 |
說明 |
|
探頭外殼材料 |
316L |
|
鈦合金 |
|
|
傳感器 |
陶瓷Al?O?96% |
|
O型圈 |
氟素橡膠FKM(適用溫度范圍-20~200℃) |
|
全氟橡膠FFKM(更耐腐蝕，適用溫度范圍-25~300℃) |
|
|
電纜 |
PTFE四氟電纜，外徑(7.2±0.2)mm |
|
PU聚氨酯電纜，外徑(7.2±0.2)mm |
選型說明
|
代號及說明 |
備注 |
|||||||||||||||
|
LFT3013 |
陶瓷壓阻型液位變送器 |
型號 |
||||||||||||||
|
|
量程 |
0~2..200mH2O 0~20kPa.2MPa |
量程范圍 |
|||||||||||||
|
|
0.5 |
±0.5%F.S |
精度 |
|||||||||||||
|
|
|
A4 |
4～20mA |
輸出方式 |
||||||||||||
|
HART |
4~20mA+HART |
|||||||||||||||
|
V05 |
0一5VDC |
|||||||||||||||
|
M |
RS485 |
|||||||||||||||
|
|
|
1 |
PTFE四氟乙烯 |
電氣接口 |
||||||||||||
|
2 |
PU聚氨酯 |
|||||||||||||||
|
|
|
1 |
陶瓷壓阻 |
傳感器 |
||||||||||||
|
|
1 |
316L |
探頭材質 |
|||||||||||||
|
2 |
鈦合金 |
|||||||||||||||
|
|
|
|
1 |
氟橡膠FKM |
密封圈材質 |
|||||||||||
|
2 |
全氟橡膠FFKM |
|||||||||||||||
|
|
|
10 |
10米 |
出線長度 |
||||||||||||
|
|
||||||||||||||||
|
LFT3013 2MPa 0.5 A4 2 1 2 2 10 |
選型舉例 |
|||||||||||||||
