概述

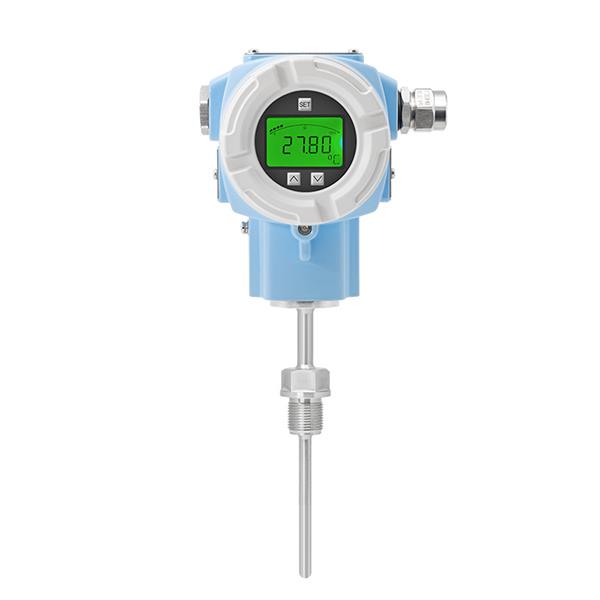

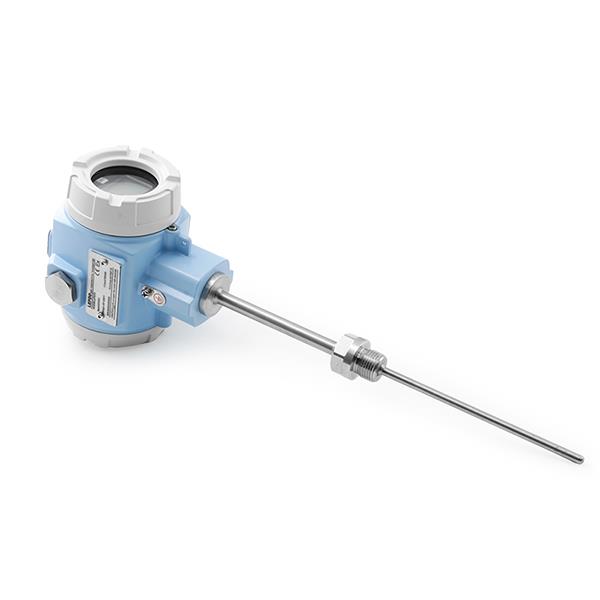

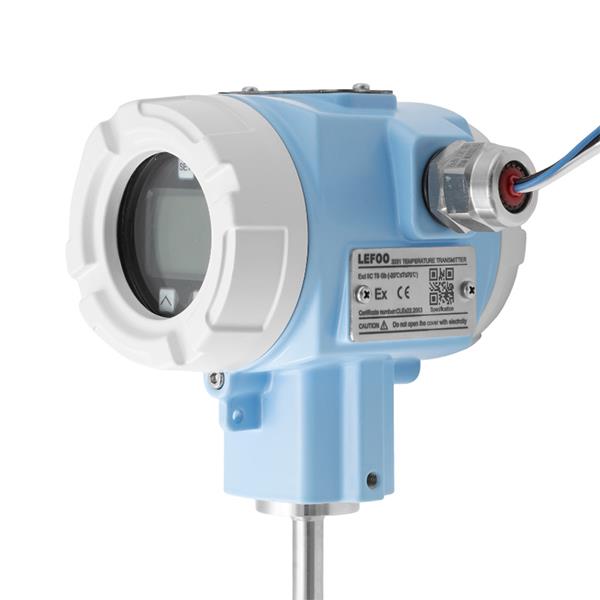

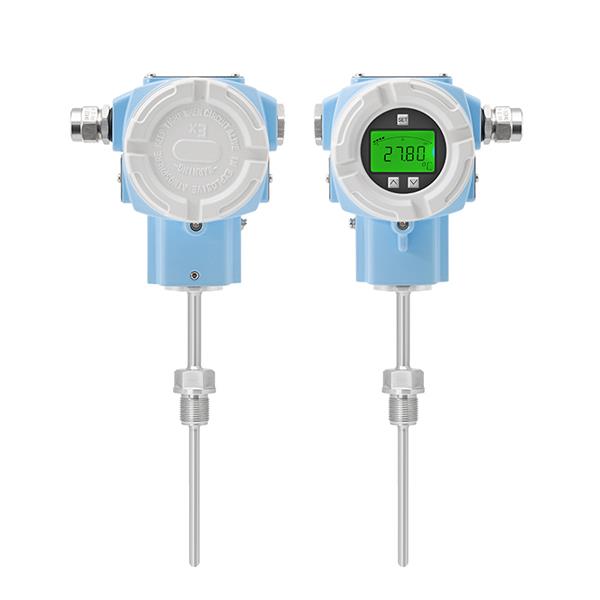

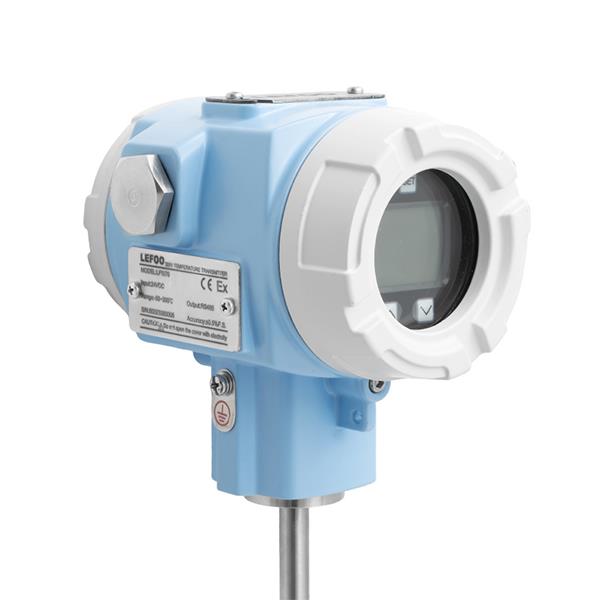

LFW70防爆溫度變送器采用進口A級鉑電阻，進口高精度ADC及基準，精心校準調試，輸出標準溫度模擬信號和數字信號，使用不銹鋼溫度探桿和鋁合金殼體具有良好的穩定性和機械強度。有電壓，電流，HART,RS485多種輸出方式可選，可廣泛應用于石油、化工、電站、水文等工業現場的溫度測量。
技術參數
測量范圍
-50~300℃(詳見量程參數選型表)
輸出信號
4~20mA/HART/0-10V/RS485
供電電壓
電壓/RS485型：15-35VDC
電流型：9.5-35VDC(RL=0Ω)/19.5-35VDC(RL=500Ω)
輸出負載
≤500Ω(電流型),≥10KΩ(電壓型)
精 度
±0.25%FS/±0.5%FS
工作環境
-40~85℃,0~95%RH(無冷凝)
外殼材料
壓鑄鋁外殼、304不銹鋼探桿和套管
防爆等級
隔爆型：Ex db IIC T6 Gb
隔爆粉塵型： Ex tb IIC T80℃ Db
防護等級
IP66注：以上防護等級是指電氣連接完整后所達到
顯示方式
LCD數字顯示(-10-60℃)
凈 重
1340g(不含探桿)
選型說明
|
代號及說明 |
備注 |
||||||||||||||||||
|
LFW70 |
防爆溫度變送器 |
型號 |
|||||||||||||||||
|
|
A4 |
4~20mA(二線) |
V10 |
0-10V(三線) |
信號輸出 |
||||||||||||||
|
HART |
4~20mA+HART(二線) |
RS |
RS485/Modbus |
||||||||||||||||
|
|
|
0 |
0~100℃ |
溫度量程 |
|||||||||||||||
|
1 |
0~200℃(需帶冷端) |
||||||||||||||||||
|
2 |
0~300℃(需帶冷端) |
||||||||||||||||||
|
3 |
-50~200℃(需帶冷端) |
||||||||||||||||||
|
4 |
-50~300℃(需帶冷端) |
||||||||||||||||||
|
X |
其它(客戶指定)(量程范圍在-50~300℃之間) |
||||||||||||||||||
|
|
|
A |
0.25%FS |
精度 |
|||||||||||||||
|
B |
0.5%FS |
||||||||||||||||||
|
|
|
G |
隔爆型 |
防爆類型 |
|||||||||||||||
|
GF |
隔爆粉塵 |
||||||||||||||||||
|
P |
普通型(無防爆) |
||||||||||||||||||
|
|
G2 |
G1/2外螺紋(固定螺紋安裝) |
安裝方式 |
||||||||||||||||
|
G4 |
G1/4外螺紋(固定螺紋安裝) |
||||||||||||||||||
|
M20 |
M20*1.5外螺紋(固定螺紋安裝) |
||||||||||||||||||
|
K |
卡箍(50.5MM) |
||||||||||||||||||
|
|
|
|
0 |
無 |
|
保護管套 |
|||||||||||||
|
1 |
有 |
|
|||||||||||||||||
|
|
|
L30 |
30mm |
探桿長度 |
|||||||||||||||
|
L50 |
50mm |
||||||||||||||||||
|
L100 |
100mm |
||||||||||||||||||
|
L150 |
150mm |
||||||||||||||||||
|
L200 |
200mm |
||||||||||||||||||
|
L300 |
300mm |
||||||||||||||||||
|
X |
其他(客戶指定) |
||||||||||||||||||
|
|
|
|
0 |
無冷端 |
冷端 |
||||||||||||||
|
1 |
冷端長度100mm |
||||||||||||||||||
|
X |
其他(客戶指定) |
||||||||||||||||||
|
|
|
0 |
無顯 |
顯示 |
|||||||||||||||
|
1 |
有顯 |
||||||||||||||||||
|
|
|||||||||||||||||||
|
LFW70 A4 |
B G G2 0 L150 1 1 |
選型舉例 |
|||||||||||||||||
注意：
1.LFW70-A4-1-B-G-G2-0-L150-1-1代表防爆溫度變送器；輸出4-20mA;溫度量程0~200℃(需帶冷端);
精度：0.5%FS;防爆類型為隔爆型；安裝方式為G1/2外螺紋(固定螺紋安裝);無保護套管；探桿長度150mm;冷端長度100mm,帶顯。
2.無冷端使用溫度應≤120℃;當使用溫度>120℃時，建議增加冷端。
3.保護套管參數：直徑10mm,安裝螺紋G1/2外螺紋，長度與探頭長度相匹配。
4.隔爆和隔爆粉塵型標配不銹鋼電氣接口，普通型標配尼龍電氣接口。
